Bourdon NIA-410 industriel pour la recherche de surveillance d'inspection avec la caméra
Paramètres du produit NIA-410
- Empattement : 1000mm
- Taille : 800*800*500mm
- Poids de support : 3.5kg
- Étirez + poids de puissance : 6.5kg
- Masse de décollage maximale : 16kg
- Charge efficace : 1-5kg
- Moteur : 6215 180kv
- Palette : pouce 24x8.5
- ESC : 80A FOC
- Tension d'alimentation : 12S
- Poids d'ensemble de puissance : 0.76kg
- Charge recommandée de simple-axe : 4-5kg

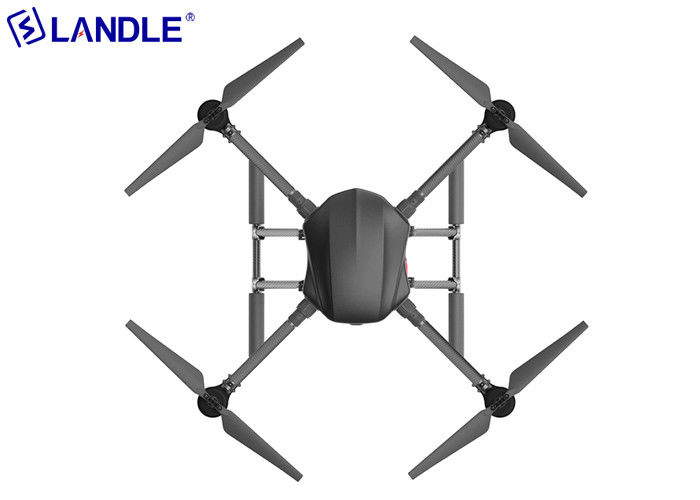

Le bourdon d'industrie de rotor du quadruple NIA-410 convient aux villes futées, la sécurité de police, la circulation routière, la garde de protection de l'environnement et d'eau, l'inspection de ligne électrique, la délivrance de secours, les champs d'inspection d'oléoduc, d'examen et autre.
Spécifications :
|
Taille d'avions
|
800x800x500mm
|
La longue vie de batterie
|
25min
|
|
Masse au décollage
|
15kg
|
Charge utile
|
0~5kg
|
|
Photos de HD
|
20 millions de pixels
|
Vidéo de HD
|
4K
|
|
Vitesse horizontale
|
0-16m/s
|
Résistance de vent
|
6
|
Configuration :
|
Cadre de bourdon
|
cadre du bourdon 4-rotor
|
1
|
|
Commande de vol
|
Capteur gyroscopique
Accéléromètre gyroscopique
Gyroscope gyroscopique
Magnétomètre gyroscopique
|
1
|
|
À télécommande
|
Comprimé de point culminant avec le système d'Android
capacité anti-parasitage de radio d'Industriel-catégorie
Transmission de données à distance et transmission trois d'image dans un
transmission d'image de 1080P HD
Entrée-vidéo de soutien Ethernet/HDMI
|
1
|
|
Li-batterie
|
Batterie superbe 22000mah de lèvre
|
4
|
|
Cosse optique biaxiale
|
30x caméra légère infrarouge optique évidente du bourdonnement lens/25mm
|
1
|
|
Cosse visuelle légère évidente
|
Le bâti de Sony E, soutient le foyer fixe et les zooms
|
1
|
|
Propulseur
|
2sets chaque 4pcs réglé
|
8
|
|
Chargeur
|
Chargeur futé à canal double 2x1000W avec la prise d'US/JP/UK/EU/ANZ
|
1
|
|
Câble
|
USB/HDMI
|
1
|
|
Outils
|
|
1
|
|
Boîte en aluminium d'aviation
|
|
1
|
Application :
Composants externes de suspension
N2TC-F640
De FLIR le pro R système du duo comporte une encre en poudre évidente de caméra et une encre en poudre infrarouge grandes ondes thermique. L'encre en poudre évidente a une rangée de 4000 x 3000 pixels avec un lancement de pixel de 2.8um, un capteur de diagonale de 6.4mm, et une lentille du foyer f/2.8 fixe de 4mm. L'objectif de caméra évident est focalisé à l'infini, et aux objets plus étroits qu'approximativement 10 mètres apparaîtront -de-foyer. La position de foyer de la caméra évidente ne peut pas être changée. Le champ visuel du capteur évident est 56° X 45° (verticale horizontale de x), et la lentille a une déformation maximum de 15,7% et un BFL de 10.02mm. Le noyau de LWIR est basé sur le noyau de caméra du Tau2 du FLIR. Il a un lancement du pixel 17um et vient dans l'un ou l'autre
une rangée du pixel 336x256 ou 640x512. Des options de lentille et leurs champs visuels correspondants sont énumérés dans le tableau 1.
640 x 512 336 x 256
13 millimètres : 45° X 37° 9 millimètres : 35° X 27°
19 millimètres : 32° X 26° 13 millimètres : 25° X 19°
25 millimètres : 25° X 20° 19 millimètres : 17° X 13°
Du tableau 1. pro R options de lentille du duo (le champ de vision est la verticale horizontale de x)
N2TC-R
N2TC-R : Formation d'images thermiques à haute résolution et caméra légère évidente de double-lentille pour de petits bourdons
N2TC-R peut convertir de diverses plates-formes de vol en outils industriels, augmentant sa valeur et utilisation. C'est une formation d'images thermiques de double capteur puissant et une caméra légère évidente conçues pour un large éventail d'applications performantes de bourdon de sécurité publique commerciale, industrielle et. Il intègre la formation d'images thermiques et une caméra couleur à haute définition de 12 megapixel dans on logeant. N2TC-R permet aux opérateurs professionnels de capturer des données de formation d'images thermiques et de lumière visible en vol.
En plus de son excellente représentation de représentation, N2TC-R peut également être relié aux signaux de GPS. Ces l'information de GPS peut créer les cartes précises et les modèles 3D pour la plate-forme aéroportée, fournissant des données importantes requises. Le type N2TC-R de mesure de la température peut mesurer la température des images infrarouges en temps réel. L'ordre CRU capturé par la caméra contient également l'information de la température. Après tir, l'image infrarouge peut être remesurée. Il convient à la détection de puissance et à la structure de maison. Utilisation spécifique telle que l'inspection et la commande de feu.
Dans un logement vigoureux, un imageur thermique à haute résolution et une caméra légère évidente de 12 megapixel sont installés
Simultanément vidéo de capture et images de la formation d'images thermiques ou de la lumière visible pour améliorer la capacité d'analyser chaque scène.
Une caméra à bord qui intègre la formation d'images thermiques et les détecteurs légers évidents et peut être employée pour l'enregistrement
9- entrée large de tension de C.C 16V
La technologie d'image-dans-image des images de double-lumière peut faire les images saisies plus détaillées
Sortie vidéo analogue en temps réel
Formation d'images thermiques intégrée et fonction légère évidente d'enregistrement de synchronisation de machine
Les doubles cartes de TF enregistrent simultanément la formation d'images thermiques et les photos légères évidentes, les vidéos, et les ordres numériques sans perte de formation d'images thermiques.
Les photos et les vidéos de double-lumière de disques de caméra à la carte de TF synchroniquement selon le signal de PWM, et peuvent simultanément enregistrer l'image 14bit infrarouge sans perte ordonnance (le format CRU)
L'ordre CRU capturé par la version N2TC-R de mesure de la température contient l'information de la température, qui peut être employée pour mesurer à plusieurs reprises la température au sol pour l'inspection de ligne électrique, inspection du feu, télédétection applications de cartographie et autres
La caméra peut recevoir les données de GPS, qui peuvent être employées comme référence pour les photos prises pour l'analyse et la synthèse postérieures des cartes et de la modélisation 3D
Options flexibles et puissantes de contrôle et de configuration de caméra
Un grand choix de résolutions de détecteur de formation d'images thermiques et de lentilles infrarouges sont disponibles pour fournir la meilleure configuration pour votre tâche
Le signal de PWM peut commander les fonctions de la caméra : commutation de palette de formation d'images thermiques, enregistrement de début et de fin, commutation d'image-dans-image, etc. (des fonctions spécifiques peuvent être configurées)
Mode configurable de progiciels, de sorte que la caméra ait les dernières fonctions et caractéristiques à tout moment.
|
|
Trouvez les problèmes de construction, tels que l'eau de toit et des dommages d'isolation
|
|
|
Fournissez les images de double-lumière pour la référence dans la construction des centrales solaires
|
|
|
N2TC-R est un outil précieux pour l'autre de télédétection détection d'examen géographique et.
|
Spécifications
| Représentation |
N2TC-R640 |
N2TC-R384 |
| Type de détecteur |
Microbolomete non refroidi d'oxyde de vanadium |
| Bande |
7.5-13.5um |
| Résolution de détecteur de formation d'images thermiques |
640 x 512 |
384 x 288 |
| Options infrarouges de lentille |
13 millimètres : 38° X 30.8° |
13mm : 28.2° X 21.3° |
| 19 millimètres : 26.5°x 21.4° |
19mm : 19.5° X 14.7° |
| 25 millimètres : 20.3° X 16.3° |
25 millimètres : 14.9° X 11.2° |
| Débit d'images d'image infrarouge |
30Hz |
| Résolution légère évidente de caméra |
12 millions de pixels |
| Représentation de mesure de la température (exige la caméra de Doc. de mesure de la température) |
| Exactitude de mesure |
+/-2℃ ou 2% |
| Mode de mesure de la température |
La température maximale pleine page dépistant, l'image numérique infrarouge CRUE sauvée contient l'information de la température, et la température peut être mesurée à plusieurs reprises |
| À traitement d'images et stockage |
| Mode d'affichage |
Seulement infrarouge d'affichage, seulement lumière visible d'affichage, image-dans-image |
| Choix de palette |
Contrôle de signal de PWM |
| Méthode de stockage d'image |
Contrôle de signal de PWM |
| Format de stockage d'image |
Image : vidéo de JPEG : Ordre de l'image numérique H.264/14bit : Ordre CRU (seulement l'image infrarouge est soutenue) |
| Accès à l'information de GPS |
| Positionnement satellite de GPS |
Oui |
| Interface |
| Port de stockage de TF |
2 canaux au total
canal #1 : images ou vidéos record de la formation d'images thermiques infrarouge et de la caméra légère évidente
canal #2 : Enregistrement continu de l'ordre CRU infrarouge de la formation d'images thermiques 14bit
|
| interface 12-Pin accessoire |
Puissance fournie, sortie vidéo analogue, signal de commande de PWM |
| Tension d'entrée |
C.C 9-16V |
| Puissance (valeur moyenne) |
≤6W |
| À télécommande |
Oui PWM (3 canaux) |
| Sortie vidéo analogue |
NTSC/PAL |
| Paramètres environnementaux |
| Gamme de température de fonctionnement |
0℃ — 50℃ |
| Température ambiante de température de stockage |
0℃ — 60℃ |

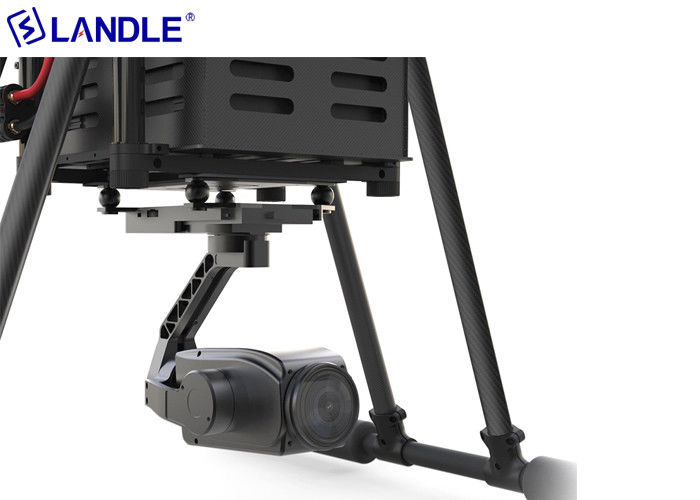

N2GC-A640
|
N2GC-A640 : Double cardan de lentille (30X)
l double lentille
Zoom 30x optique évident
caméra légère infrarouge de 25mm
l HD
Enregistrement évident et sortie de 1080p HD
La résolution légère infrarouge de caméra est 640*480
l de forte stabilité
Angle de frousse : ±0.008°
l Un-clé à centrer
Double-click la cible, fonction centrale de bourdonnement
l disque de l'information de GPS
Superposez l'affichage de l'information de GPS et l'économisez pour sous-titrer le dossier (devez être employé avec développement indiqué de contrôleur ou de client de vol le propre)
l SDK disponible
L'interface de données de ciel et la station au sol SDK est disponible
l cheminement d'objet
|
| Paramètre général |
| Produit |
Double cardan de lentille de N2GC-A (30X) |
| Tension locale |
12V-25V |
| Puissance |
8.4W |
| Poids |
970g |
| Mémoire locale |
Carte micro 32G d'écart-type |
| Taille |
136*96*155mm |
| Type d'interface |
Interface réseau, port périodique de connexion, BOÎTE |
| Mode affichage-commande |
PC de système de Windows ; Téléphone d'Android, comprimé |
| Paramètre d'environnement |
| Temp d'environnement de travail. |
-10℃ | -45℃ |
| Temp d'environnement de stockage. |
-20℃ | -70℃ |
| Paramètre de cardan |
| Angle de frousse |
±0.008° |
| Méthode d'installation |
Détachable |
| Gamme contrôlable de rotation |
Lancement/inclinaison : +70°-90° ; Lacet/casserole : ±160° |
| Petit pain de portée de conception de structure |
Lancement/inclinaison : +70°-90° ; Lacet/casserole : ±175° ; petit pain : +90°--50° |
| Vitesse maximum de contrôle |
Lancement/inclinaison : 120°/s ; Lacet/casserole : 180°/s |
| Poursuite des cibles intelligente |
√ |
| Paramètre de caméra |
| Zoom 30x optique évident |
| Capteur |
CMOS : 1/2.8' “; 2,3 millions de pixels totaux |
| Qualité d'image |
Plein HD 1080 (1920*1080) |
| Lentille |
30x bourdonnement optique, F 6-180mm
Ouverture : 1.5-4.3
Distance d'objet minimum : 10mm (extrémité large) à 1500mm (extrémité télé-)
Angle de visualisation horizontal : 61° (extrémité large) | 2.3° (extrémité télé-)
|
| Format de stockage d'image |
JPEG |
| Format de stockage visuel |
MP4 |
| Méthode de travail |
Vidéo, photo |
| Pénétration de brouillard |
Pénétration électronique de brouillard + pénétration optique de brouillard (automatiquement ouverte) |
| Mode d'exposition |
Exposition automatique |
| Résolution |
50Hz ; 25fps (1080*1920) 2million |
| 2D réduction du bruit |
√ (automatiquement ouvert) |
| réduction du bruit 3D |
√ (automatiquement ouvert) |
| Vitesse de volet |
1/3- 1/30000s |
| Exposition |
Appui automatique |
| OSD |
√ |
| Pointage du bourdonnement |
√ |
| Pointage de la gamme de bourdonnement |
bourdonnement 1-30X optique |
| bourdonnement d'Un-clic pour choisir l'image |
√ |
| Imageur thermique |
| Paramètre de détecteur |
| Type de détecteur |
Imageur thermique non refroidi de longue vague |
| Pixel de détecteur |
640*480 |
| Sensibilité |
≤ 60mK@300k |
| Débit d'images |
50Hz |
| Mesure de la température |
| Température ambiante |
-20~800℃, divisé en vitesse et vitesse de B, une vitesse -20~150℃, vitesse 0~800℃, commutation automatique de B par défaut |
| Exactitude de mesure de la température |
+/- 5℃ ou +/- 5% |
| Affichage de mesure de la température |
La température la plus élevée, la plus basse température, la température du température et et moyenne centrale sont superposées à l'écran |
| Représentation optique |
| Lentille : |
25mm ont fixé la lentille focale |
| F |
1,0 |
20h20 de NGC-BS million de cardan de pixels
l lentille interchangeable
Le bâti de Sony E, soutient le foyer fixe et les zooms
l capteur de grande taille de pixel de haut
Les aps composent 20 millions de pixels
l de forte stabilité
Angle de frousse : ±0.008°
l Un-clé à centrer
Double-click la cible, fonction centrale de bourdonnement
l disque de l'information de GPS
Superposez l'affichage et les économies de l'information de GPS à l'information d'EXIF
l SDK disponible
L'interface de données de ciel et la station au sol SDK est disponible
l cheminement d'objet
| Paramètre général |
| Produit |
Cardan optique de NGC-BS |
| Tension locale |
12V-25V |
| Puissance |
<8W |
| Poids |
335g (sans lentille, amortisseur)
Lentille 65g (configuration standard) de Sony 16mm
|
| Taille |
175*100*162mm |
| Mode affichage-commande |
PC de système de Windows ; Téléphone d'Android, comprimé |
| Type d'interface |
Interface réseau |
| Paramètre d'environnement |
| Temp d'environnement de travail. |
-10℃ | -60℃ |
| Temp d'environnement de stockage. |
-20℃ | -70℃ |
| Paramètre de cardan |
| Angle de frousse |
±0.008° |
| Méthode d'installation |
Détachable |
| Gamme contrôlable de rotation |
Lancement/inclinaison : +70°--90° ; Lacet/casserole : ±160° |
| Petit pain de portée de conception de structure |
Lancement/inclinaison : +75°--100° ; Lacet/casserole : ±175° ; petit pain : +90°--50° |
| Vitesse maximum de contrôle |
Lancement/inclinaison : 120°/s ; Lacet/casserole : 180°/s |
| Paramètre de caméra |
| Élément photosensible |
Exmor aps HD CMOS (23.2*15.4mm) |
| Pixels efficaces |
pixels 20.1million |
| Résolution d'image |
3:2
L (20M) : 5456×3632
M (10m) : 3872×2576
S (5M) : 2736×1824
16:9
L (17M) : 5456×3064
M (8.4M) : 3872×2176
S (4.2M) : 2736×1536
|
| Caméra de HD |
Plein HD (1920*1080) |
| Format de stockage d'image |
JPEG/RAW/DNG |
| Format de stockage visuel |
MP4 |
| Lentille |
|
Lentille facultative
|
lentille d'E-bâti
Zoom de Sony E16-50mm
|
| Région de foyer |
Zone ample (25 points (mise au point automatique de détection de contraste)) /serrure AF |
| Méthode de foyer |
Foyer automatique de détection de contraste : AF simple, MF |
| Nombre de points de foyer |
25 |
| Type de volet |
Volet électroniquement commandé de plan focal de vertical-voyage |
| réduction du bruit 3D |
√ (automatiquement ouvert) |
| Vitesse de volet |
[Toujours image] : 30-1/4000 s
[De cinéma] : Automobile (s jusqu'à 1/30)
|
| Exposition |
Automobile automatique et augmentée intelligente, exposition automatique de programme (p), priorité d'ouverture (a), priorité de volet (s) |
| Compensation d'exposition |
±3EV (étape 1/3EV) |
| Mesure d'exposition |
Doser multiple |
| Ajustement blanc d'équilibre |
Automatiques, préréglé (lumière du jour, ombre, nuageux, incandescent, fluorescente (blanc chaud), fluorescent (blanc frais), fluorescent (blanc de lumière du jour), fluorescent (lumière du jour), éclair, la température de couleur (2500-9900K)) |
| Sensibilité |
[Toujours image] : OIN 100-16000 (étape : 1/3EV) automatique (OIN 100-16000) ;
[De cinéma] : OIN 100-6400
|
Contrôleur à distance
transmission numérique d'image de 1080P HD
Le système de transmission intégré par NIRC10-3HDS d'image numérique, soutient HDMI et l'entrée visuelle de source du port de réseau deux, soutient plus de dispositifs visuels tels que les caméras, PTZ, cosses, APPLI de HD intégré FPV, soutient la fonction de fenêtre de flottement visuelle, peut être montrée sur n'importe quelle image d'APPLI de station au sol, mesurage visuel de fenêtre de soutien de n'importe quelle taille, soutiennent la fonction originale d'affichage vidéo de QGroundControl, ouvrent SDK visuel pour le développement intégré visuel.
Distance de transmission ultra longue
Utilisant le nouveau système de transmission de fond d'image, avec le dernier algorithme anti-parasitage de radiofréquence, la distance à télécommande d'image est jusque 10km (NIRC15-3HDS peut atteindre à 15km), te permettant d'explorer un espace plus large sans s'inquiéter de la distance volante pendant les opérations de vol.
Protection de niveau d'équipement industriel
Les véhicules aériens touchés fonctionnent en conditions extérieures dures. Le NIRC10-3HDS est protégé contre la poussière et éclabousse sur le fuselage, les commutateurs de commande, et les interfaces périphériques pour assurer le fonctionnement stable et bon de l'équipement dans les environnements durs.
Affichage du point culminant HD
L'affichage à haute définition de haut-éclat de 5,5 pouces peut clairement regarder l'information d'affichage en temps réel dans des conditions légères fortes.
Batterie au lithium performante démontable
La batterie au lithium performante, la basse résistance interne, 6 heures de vie de batterie long, et courbe stable de batterie fournissent la puissance stable pour le système d'OS d'iUAV, et peuvent rapidement remplacer la batterie pour assurer le fonctionnement continu.
Votre message doit contenir entre 20 et 3 000 caractères!
