| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | NLD |
| Certification: | ISO9001 CE FCC |
| Numéro de modèle: | X6-2 |
| Quantité de commande min: | 2set |
| Prix: | Negotible |
| Détails d'emballage: | Carton |
| Délai de livraison: | 20days |
| Conditions de paiement: | L/C, T/T, D/P, D/A |
| Capacité d'approvisionnement: | 100sets/month |
| Nom: | Système de l'alimentation X8 combiné | Moteur: | Moteur 100KV 8120 sans brosse |
|---|---|---|---|
| Propulseur: | 2911 | ESC: | Courant de pointe 100A maximum |
| Batterie: | 6~12S recommandé | Poids: | 1040g |
| Mettre en évidence: | Pièces d'UAV d'ISO9001 X8,Pièces d'UAV d'ISO9001 100KV,Propulseur de la FCC 2911 |
||

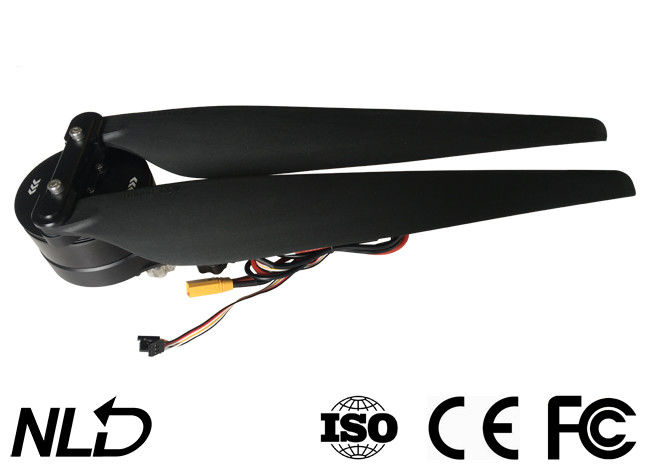

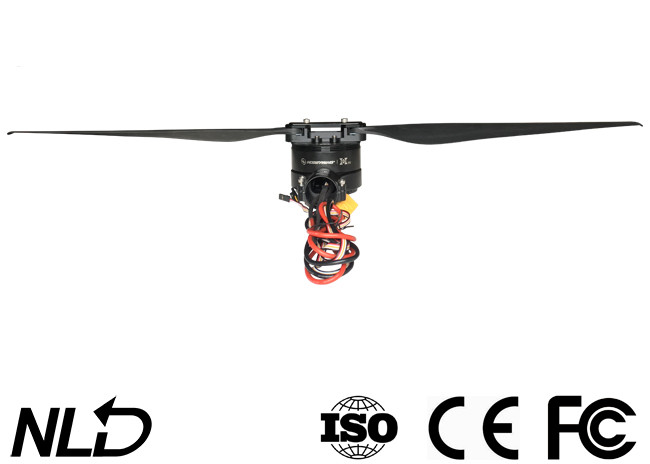

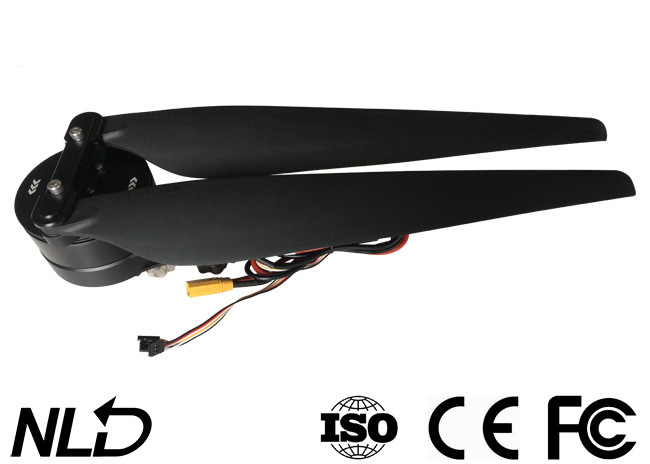

X8 8120 moteur sans brosse 100KV avec ESC 80A, 2911 propulseur, bras 30/35mm, poids 1040g de tube de fibre de carbone
Conception modulaire facile à maintenir
Les caractéristiques du système de la propulsion X8 une conception modulaire. Quand elle est endommagée, vous pouvez changer la partie endommagée aimez
lames (simples ou deux), l'adaptateur de propulseur, ou la puissance intégrée combinée (ESC+motor) facilement et rapidement.
Mises à jour régulières de progiciels
Gratuitement
Vous pouvez améliorer ESC avec le logiciel de LIEN de Hobbywing USB, une boîte de programme d'affichage à cristaux liquides (l'article s'est vendu séparément) et un ordinateur portable. Hobbywing met à jour ses progiciels d'ESC vous donnant régulièrement a amélioré des caractéristiques plus souvent si disponible.
Résistance à l'impact superbe
Le cadre Commande-usiné de haute résistance d'alliage d'aluminium combiné avec la conception optimisée de structure pour protéger les composants de moteur effectivement, pour rendre le moteur vraiment résistant aux chocs, et pour réduire considérablement la possibilité de déformation/de défaut de fonctionnement de structure provoqués par baisse ou coup.
Système de propulsion intégré et prêt à employer
Il est facile monter et employer le système de propulsion X6, qui intègre le moteur, le bâti d'ESC, de propulseur et de moteur (avec l'adaptateur de tube 30 to-28 facultatif, il est compatible avec des tubes de bras de fibre de carbone de diamètre de 28mm&30mm) ensemble.
Note : avec le propulseur 2388 pliable, le système de propulsion est capable de supporter la charge de 3~5KG (qu'est à dire 18~30KG pour un hexacopter).
système de propulsion parfait d'algorithme basé sur FOC de PMSM
L'algorithme basé sur de FOC (contrôle orienté par champ) PMSM (moteur synchrone à un aimant permanent), un algorithme optimisé pour améliorer la représentation de collaboration d'ESC, moteur et propulseur, rend le moteur-propulseur plus équilibré et crée des caractéristiques du système de propulsion de forte stabilité, la fiabilité et l'efficacité.
Note : rivalisant avec les moteurs de BLDC, le PMSM a beaucoup d'avantages comme la densité de puissance à faible bruit, de petite taille, élevée, le bas couple de palpitation, et la précision de contrôle élevée.
Superbe imperméabilisez
Le système de propulsion X8 est imperméable à la norme IPX7. Il s'applique à presque toutes les conditions de travail dures (pour des applications agricoles) comme l'eau de pluie, les pesticides, le jet de sel, la haute température, le sable et la poussière. Combiné avec les débouchés au fond du bâti de moteur.
(note : conception brevetée), vous pouvez directement rincer le système avec l'après utilisation d'eau douce.
indicateur du Haut-éclat LED
Le système de propulsion X8 contient également un indicateur du haut-éclat LED, vous pouvez choisir la couleur claire ou la désactiver. Elle peut fournir les informations au sujet du statut fonctionnant du système et envoyer un avertissement quand n'importe quelle question anormale se produit, qui améliore de manière significative la sécurité du système.
Haut propulseur de poussée et d'efficacité
Le propulseur 3090 fait en fibre de haute résistance spéciale de carbone est solide et léger, et garantit la grande cohérence et l'excellent équilibre dynamique. La forme aérodynamique optimisée et la conception unique de bout de lame combinées avec la conception électromagnétique optimisée adoptée par le moteur et l'algorithme du rendement élevé FOC (le champ a orienté le contrôle) mis en application par la garantie d'ESC la poussée et l'efficacité élevées du système de propulsion.
| Moteur | 1 | ESC | 1 |
| Propulseur | 1set | Bâti de moteur | 1 |
| Vis | 1set | Ensemble de LED | 1 |
| Adaptateur de tube | 1 | de 30mm à 35mm |
Caractéristiques
15.3kg/Axis de Max. Thrust (48V, niveau de la mer)
Batterie recommandée 12S LiPo de LiPo
Masse au décollage recommandée 5 kg/Axis (48V, niveau de la mer)
Poids combiné 1040g
Estimation imperméable IPX7
Température de fonctionnement -20℃~65℃
Moteur
Taille de redresseur : 81*20mm
Kilovolt évaluant 100KV
O.D du tube φ30mm/φ35mm de fibre de carbone (l'adaptateur de *Tube sera nécessaire)
Soutenant le roulement à billes de NSK (imperméable)
ESC
| Batterie recommandée de LiPo | 6-12S LiPo | Niveau de signal d'entrée de PWM | 3.3v/5v (compatible) |
| Fréquence de signal de commande de puissance | 50-500Hz | Durée d'impulsion fonctionnante | 1100~1940μs |
| Tension d'entrée maximale | 52.2V | Courant d'entrée maximal (cont.) | 80 A (avec la bonne dissipation thermique) |
| BEC | Incorporé | Courant de pointe maximal (10s) | 100 A (avec la bonne dissipation thermique) |
| Trous de montage de bec | φ28.4mm-2*M3 | ||
Propulseur
Diameter×Pitch 2911
Poids 180g
Introduction
Le système de l'alimentation X8 sans brosse est un système d'alimentation capable de supporter une charge de 5~7kg (par
rotor) pour les bourdons agricoles. Il peut fournir la poussée jusqu'derrière 15.3kg et de match 30/35mm
bras de tube de fibre de carbone. Il est imperméable un antipoussière à IPX7 standard et résistant à
eau de pluie, pesticides, jet de sel, sable, poussière, boue, sol arénacé, haute température et impact. Il
comporte également l'algorithme utilisé pour optimiser le système d'ESC et de moteur de FOC et la fabrication
le système plus équilibré, des protections multiples aiment puissance-sur la détection d'individu, puissance-sur
calage anormal de tension, de surintensité et de moteur, et la fonction de sortie en temps réel de données.
Attention
• Gardez toujours votre Dr. un à partir de foule, lignes électriques à haute tension et les obstacles, pilotent le votre
bourdon selon des règles de sécurité appropriées.
• N'obtenez jamais près du propulseur otating ultra-rapide et du moteur de r, autrement vous pouvez obtenir le mal.
• Vérifiez si toutes les pièces AR e en bon état avant utilisation d'e. Si là existe n'importe quelle partie endommagée,
veuillez entrer en contact avec l'usine pour le remplacement.
• Vérifiez si n'importe quel thyristor ew pour relier les pièces est lâche et les moteurs AR e horizontaux avant
chaque vol.
• Le diamètre ennuyé du bras pour le système de l'alimentation X8 est 35mm, si vous fourmi de W pour employer
le tube de 30mm, puis installent l'adaptateur de tube (inclus dans la boîte d'oduct de RP) sur les RP ojecting
tube sur le bâti de moteur d'abord.
• Vous pouvez changer la couleur claire de l'ensemble de LED. Dans ce cas, vous devez démonter
couverture légère et glisser les interrupteurs à positions multiples en conséquence.
• Vous pouvez rincer le moteur avec de l'eau esh de franc après chaque vol pour le maintenir propre.
Installation du système d'alimentation
• Le système d'alimentation entier a été assemblé avant qu'e quittant l'usine, il soit prêt à employer
et vous pouvez directement le monter sur votre bourdon agricole selon la direction de rotation
(CW/CCW) a marqué sur le moteur.
• Le diamètre ennuyé (du bras) est 35mm, si vous voulez employer les 30mm TU pour être, puis tube
l'adaptateur sera nécessaire.
• (Noir/rouge/blanc) le câble tricolore est pour des données de production et mise à jour des progiciels d'ESC,
(blanc/noir) le câble bicolore est le câble de signal de commande de puissance, et le fil jaune est le T/MN
fil de sortie de signal.
• Le wir e de signal de données est pour produire l'entrée d'ottle de thr, sortie de commande de puissance, le moteur T/MN, entrée
courant de sortie actuel, tension d'entrée, température de condensateur, température de MOS, et etc.
• La gamme de commande de puissance d'ESC est fixée à 1100~1940μs.
