Le système d'alimentation sans brosse du moteur X8 pour la charge 5~7kgs de bourdon d'UAV d'agriculture jusqu'à 15.3kgs imperméabilisent IPX7 antipoussière

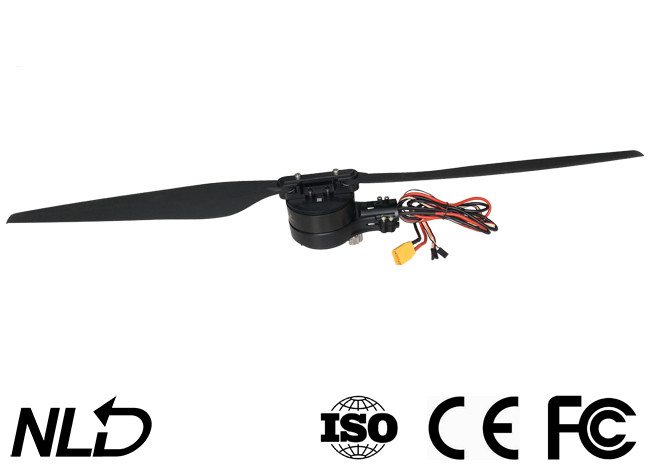

Pièces antipoussière imperméables d'UAV IPX7, système de l'alimentation X8 0

Paramètres avancés

Tension (V)	Propulseur	Commande de puissance (%)	Poussez	Ampère (A)	Puissance (W)	Efficacité (g/W)
48V (12S LIPO)	Propulseur pliable de 30,5 pouces	44%	3012	3,5	231,1	13,0
		51%	4009	7,1	346,9	11,6
		56%	5032	9,6	471,6	10,7
		60%	6000	12,6	615,0	9,8
		64%	6978	15,8	769,7	9,1
		68%	8009	19,6	957,6	8,4
		72%	9009	23,4	1144,1	7,9
		76%	9970	27,7	1350,8	7,4
		80%	10984	32,4	1579,1	7,0
		84%	12036	37,2	1812,5	6,6
		87%	12962	41,7	2031,8	6,4
		94%	14954	51,7	2520,3	5,9
		100%	16183	60,6	2944,2	5,5

Introduction

Le système de l'alimentation X8 sans brosse est un système d'alimentation capable de supporter une charge de 5~7kg (par rotor) pour les bourdons agricoles. Il peut fournir la poussée jusqu'derrière 15.3kg et de bras de tube de fibre de carbone du match 30/35mm. Il est imperméable un antipoussière à IPX7 standard et résistant à l'eau de pluie, aux pesticides, au jet de sel, au sable, à la poussière, à la boue, au sol arénacé, à la haute température et à l'impact. Il comporte également l'algorithme utilisé pour optimiser ESC de FOC et le système de moteur et rendre le système des protections plus équilibrées et plus multiples aiment puissance-sur la détection d'individu, puissance-sur le calage anormal de tension, de surintensité et de moteur, et la fonction de sortie en temps réel de données.

Attention

• Gardez toujours votre Dr. un à partir de foule, lignes électriques à haute tension et les obstacles, pilotent votre bourdon selon des règles de sécurité appropriées.
• N'obtenez jamais près du propulseur otating ultra-rapide et du moteur de r, autrement vous pouvez obtenir le mal.
• Vérifiez si toutes les pièces AR e en bon état avant utilisation d'e. Si là existe n'importe quelle partie endommagée, entrez en contact avec svp l'usine pour le remplacement.
• Vérifiez si n'importe quel thyristor ew pour relier les pièces est lâche et les moteurs AR e horizontaux avant chaque vol.
• Le diamètre ennuyé du bras pour le système de l'alimentation X8 est 35mm, si vous fourmi de W pour utiliser le tube de 30mm, puis installe l'adaptateur de tube (inclus dans la boîte de produit) sur le tube ojecting de RP sur le bâti de moteur d'abord.
• Vous pouvez changer la couleur claire de l'ensemble de LED. Dans ce cas, vous devez démonter la couverture légère et glisser les interrupteurs à positions multiples en conséquence.
• Vous pouvez rincer le moteur avec de l'eau esh de franc après chaque vol pour le maintenir propre.

Caractéristiques

Max. Thrust	15.3kg/Axis (48V, niveau de la mer)	Batterie recommandée de LiPo	12S LiPo
Masse au décollage recommandée	5-7kg/Axis (48V, niveau de la mer)	Poids combiné	1040g
Estimation imperméable	IPX7	Température de fonctionnement	-20℃~50℃

Moteur

Taille de redresseur	81*20mm
Estimation de kilovolt	100KV
O.D de tube de fibre de carbone	φ30mm/φ28mm (l'adaptateur de *Tube sera nécessaire)
Incidence	Roulement à billes de NSK (imperméable)

ESC

Batterie recommandée de LiPo	6-12S LiPo	Niveau de signal d'entrée de PWM	3.3v/5v
Fréquence de signal de commande de puissance	50-500Hz	Durée d'impulsion fonctionnante	1100~1940μs a fixé ou ne peut pas être programmé
Tension d'entrée maximale	52.2V	Courant d'entrée maximal	80 A
BEC	Incorporé	Courant de pointe maximal	100 A
Trous de montage de bec	φ28.4mm-2*M3

Propulseur

Diameter×Pitch 3090

Poids 180g

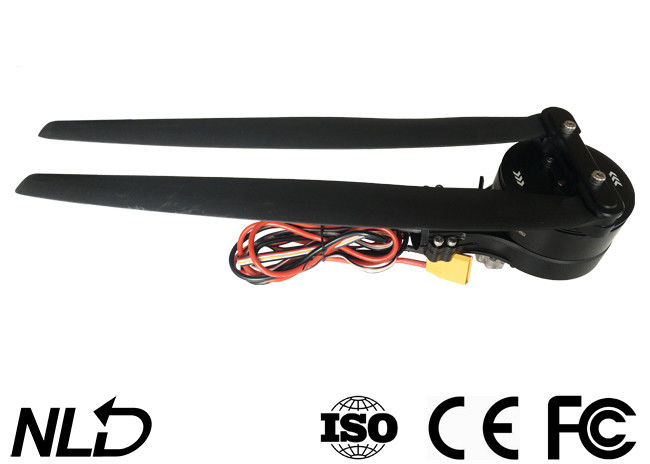

Pièces antipoussière imperméables d'UAV IPX7, système de l'alimentation X8 1

Installation du système d'alimentation

• Le système d'alimentation entier a été assemblé avant qu'e quittant l'usine, il soit prêt à employer et vous pouvez directement la monter sur votre bourdon agricole selon la direction de rotation (CW/CCW) avez marqué sur le moteur.
• Le diamètre ennuyé (du bras) est 35mm, si vous voulez employer les 30mm TU pour être, puis adaptateur de tube sera nécessaire.
• (Noir/rouge/blanc) le câble tricolore est pour des données de production et mise à jour des progiciels d'ESC, (blanc/noir) le câble bicolore est le câble de signal de commande de puissance, et le fil jaune est le fil de sortie de signal de T/MN.
• Le wir e de signal de données est pour produire l'entrée d'ottle de thr, la sortie de commande de puissance, le moteur T/MN, le courant d'entrée, le courant de sortie, la tension d'entrée, la température de condensateur, la température de MOS, et etc.
• La gamme de commande de puissance d'ESC est fixée à 1100~1940μs.

Produit Tag:

Lieu d'origine:	La Chine
Nom de marque:	NLD
Certification:	ISO9001 CE FCC
Numéro de modèle:	X8

Quantité de commande min:	2set
Prix:	Negotible
Détails d'emballage:	Carton
Délai de livraison:	20days
Conditions de paiement:	L/C, T/T, D/P, D/A
Capacité d'approvisionnement:	100sets/month

Nom:	Système de l'alimentation X8	Charge recommandée:	5~7kgs
Poussée maximale:	15.3kgs	Batterie:	6~12S
Cont. actuel:	bonne dissipation 80A thermique	Courant de pointe:	bonne dissipation 100A thermique
Surligner:	Pièces d'UAV IPX7 , Pièces antipoussière d'UAV IPX7 , Système de l'alimentation X8 imperméable
