| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | NLD |
| Certification: | ISO9001 CE FCC |
| Numéro de modèle: | X9 |
| Quantité de commande min: | 2set |
| Prix: | Negotible |
| Détails d'emballage: | Carton |
| Délai de livraison: | 20days |
| Conditions de paiement: | L/C, T/T, D/P, D/A |
| Capacité d'approvisionnement: | 100sets/month |
| nom: | X9 | Masse au décollage: | 7~9.5kgs |
|---|---|---|---|
| Max. Thrust: | 19.2kgs | Batterie: | 12s |
| COURANT D'ENTRÉE DE MAX: | 120A | Courant de pointe maximum: | 150A |
| Mettre en évidence: | Pièces d'UAV ISO9001,Pièces d'UAV de FCC,Système de l'alimentation X9 |
||

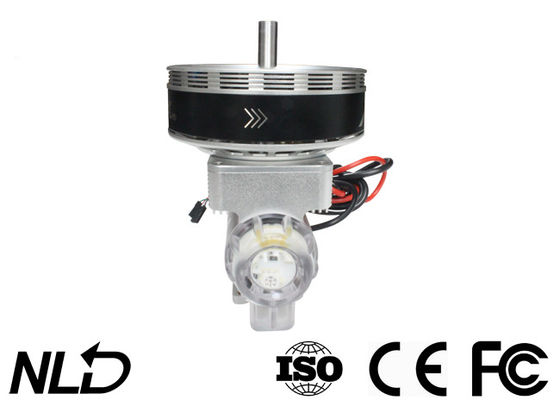

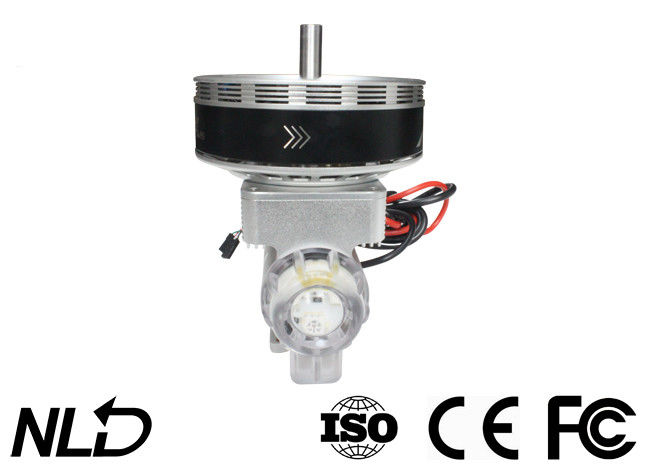

Système de l'alimentation X9 pour la masse au décollage de bourdon d'agriculture 7~9.5kgs jusqu'à 19.2kgs imperméable et antipoussière
Grande charge superbe
La poussée maximum par axe peut atteindre 22.5kg en appareillant le système d'alimentation de x9B combiné qui comporte ESC de FOC (contrôle orienté par champ) avec un propulseur pliable de 34 pouces ; ce combiné s'applique (7-9.5kg/axis) aux bourdons résistants comme un quadcopter avec une charge de 16kg.
Trous et fil fonctionnels auxiliaires de vis
Les trous de vis renversés (pour le bec de installation et de réparation) au fond du système de l'alimentation x9 combiné et de l'ESC centrifuge balayée intégrée de bec (qui peuvent être reliés au bec par l'intermédiaire du fil) simplifie l'installation pour des bourdons plus agricoles.
Chaleur-dissipation exceptionnelle et conception résistant aux chocs
La conception intégrée, qui augmente le secteur pour que la conduction de chaleur permette l'utilisation d'une puissance plus élevée (/input), combinée avec la fan centrifuge sur le rotor de moteur pour faire l'opération du plus fiable combiné de système d'alimentation de x9B.
La conception résistant aux chocs sous ESC absorbe l'impact pour protéger le moteur et l'ESC et pour réduire des dommages au combiné provoqué par des accidents.
Paramètres avancés
| Tension (V) | Propulseur | Commande de puissance (%) | Poussez | Ampère (A) | Puissance (W) | Vitesse (T/MN) | Efficacité (g/W) |
| 46V (12S LIPO) |

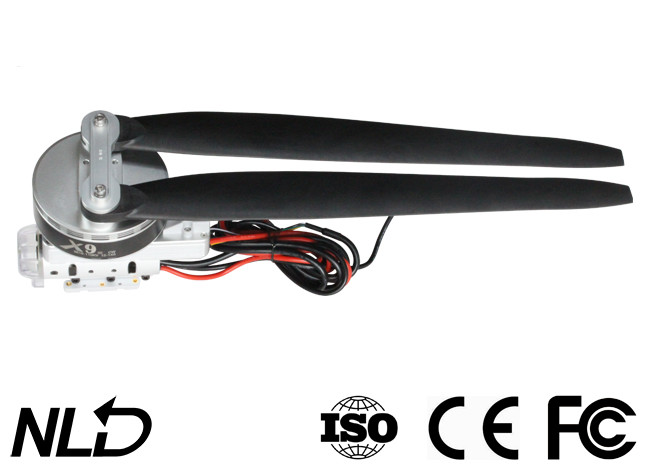

Propulseur pliable de 34 pouces
|
40% | 5005 | 9,6 | 444,2 | 1763 | 11,27 |
| 45% | 5998 | 12,8 | 591,5 | 1946 | 10,14 | ||
| 50% | 7248 | 17 | 789,4 | 2139 | 9,18 | ||
| 52% | 7923 | 19,1 | 885,0 | 2218 | 8,95 | ||
| 54% | 8495 | 21,2 | 982,8 | 2287 | 8,64 | ||
| 56% | 9018 | 23,7 | 1094,8 | 2372 | 8,24 | ||
| 58% | 9498 | 25,5 | 1183,8 | 2432 | 8,02 | ||
| 60% | 10143 | 28,0 | 1301,2 | 2515 | 7,80 | ||
| 62% | 10769 | 30,6 | 1422,9 | 2590 | 7,57 | ||
| 64% | 11493 | 34,2 | 1578,6 | 2671 | 7,28 | ||
| 66% | 12136 | 37,1 | 1716,7 | 2738 | 7,07 | ||
| 68% | 13004 | 41,0 | 1896,7 | 2818 | 6,86 | ||
| 70% | 13646 | 44,1 | 2048,1 | 2889 | 6,66 | ||
| 75% | 15198 | 53,5 | 2470,0 | 3075 | 6,15 | ||
| 80% | 17500 | 66,4 | 3073,1 | 3271 | 5,69 | ||
| 90% | 21553 | 94,6 | 4373,8 | 3636 | 4,93 | ||
| 100% | 22994 | 100,8 | 4790,4 | 3697 | 4,80 |
Introduction
Le système de l'alimentation X9 sans brosse est un système d'alimentation capable de supporter une charge de 7~9.5kg (par rotor) pour les bourdons agricoles. Il peut fournir la poussée jusqu'derrière 19.2kg et de bras de tube de fibre de carbone du match 40mm. Il est imperméable un antipoussière à IPX7 standard et résistant à l'eau de pluie, aux pesticides, au jet de sel, au sable, à la poussière, à la boue, au sol arénacé, à la haute température et à l'impact. Il comporte également l'algorithme utilisé pour optimiser ESC de FOC et le système de moteur et rendre le système des protections plus équilibrées et plus multiples aiment puissance-sur la détection d'individu, puissance-sur le calage anormal de tension, de surintensité et de moteur, et la fonction de sortie en temps réel de données.
Attention
• Gardez toujours votre bourdon à partir de foule, lignes électriques à haute tension et les obstacles, pilotent votre bourdon selon des règles de sécurité appropriées.
• N'obtenez jamais près du propulseur otating ultra-rapide et du moteur de r, autrement vous pouvez obtenir le mal.
• Vérifiez si toutes les pièces AR e en bon état avant utilisation d'e. Si là existe n'importe quelle partie endommagée, entrez en contact avec svp l'usine pour le remplacement.
• Vérifiez si n'importe quel thyristor ew pour relier les pièces est lâche et les moteurs AR e horizontaux avant chaque vol.
• Le diamètre ennuyé du bras pour le système de l'alimentation X9 est 40mm.
• Vous pouvez changer la couleur claire de l'ensemble de LED. Dans ce cas, vous devez démonter la couverture légère et glisser les interrupteurs à positions multiples en conséquence.
• Vous pouvez rincer le moteur avec de l'eau esh de franc après chaque vol pour le maintenir propre.
Caractéristiques
| Max. Thrust | 19.2kg/Axis (46V, niveau de la mer) | Batterie recommandée de LiPo | 12S LiPo |
| Masse au décollage recommandée | 7-9.5kg/Axis (46V, niveau de la mer) | Poids combiné | 1400g |
| Estimation imperméable | IPX7 | Température de fonctionnement | -20℃~55℃ |
Moteur
| Taille de redresseur | 96*16mm |
| Estimation de kilovolt | 110KV |
| O.D de tube de fibre de carbone | φ40mm |
| Incidence | Incidence imperméable importée |
ESC
| Batterie recommandée de LiPo | 6-12S LiPo | Niveau de signal d'entrée de PWM | 3.3v/5v (compatible) |
| Fréquence de signal de commande de puissance | 50-500Hz | Durée d'impulsion fonctionnante | 1100~1940μs a fixé ou ne peut pas être programmé |
| Le maximum a entré la tension | 52.2V | Le maximum a entré actuel | 120 A |
| BEC | Incorporé | Courant de pointe maximal | 150 A |
| Trous de montage de bec | φ28.4mm-2*M3 | ||
Propulseur
Diameter×Pitch 34.7x11inch
Installation du système d'alimentation
• Le système d'alimentation entier a été assemblé avant qu'e quittant l'usine, il soit prêt à employer et vous pouvez directement la monter sur votre bourdon agricole selon la direction de rotation (CW/CCW) avez marqué sur le moteur.
• Le diamètre ennuyé (du bras) est 40mm.
• (Noir/rouge/blanc) le câble tricolore est pour des données de production et mise à jour des progiciels d'ESC, (blanc/noir) le câble bicolore est le câble de signal de commande de puissance, et le fil jaune est le fil de sortie de signal de T/MN.
• Le wir e de signal de données est pour produire l'entrée d'ottle de thr, la sortie de commande de puissance, le moteur T/MN, le courant d'entrée, le courant de sortie, la tension d'entrée, la température de condensateur, la température de MOS, et etc.
• La gamme de commande de puissance d'ESC est fixée à 1100~1940μs.
