| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | NLD |
| Certification: | ISO9001 CE FCC |
| Numéro de modèle: | Plus X9 |
| Quantité de commande min: | 2set |
| Prix: | Negotible |
| Détails d'emballage: | Carton |
| Délai de livraison: | 20days |
| Conditions de paiement: | L/C, T/T, D/P, D/A |
| Capacité d'approvisionnement: | 100sets/month |
| Nom: | X9 plus l'unité de puissance | Masse au décollage: | 11~13kgs |
|---|---|---|---|
| Poussée maximale: | 26.5kgs | Batterie: | 14S |
| Courant d'entrée maximum: | 120A | Poids combiné: | 1774g |
| Mettre en évidence: | Produits d'UAV IPX7,Produits d'UAV de la FCC IPX7,Pièces du bourdon ISO9001 |
||

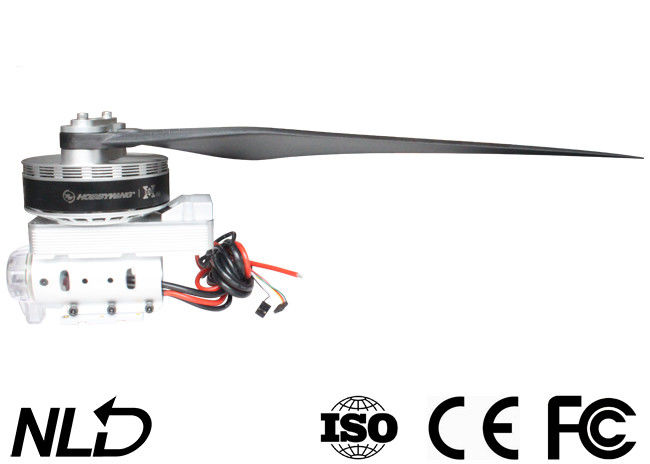

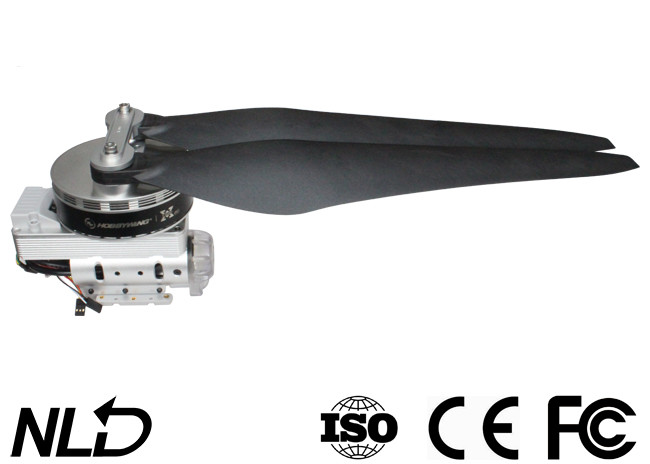

X9 plus Max Power Unit pour l'estimation 29kgs IPX7 imperméable maximum de la masse au décollage de bourdon d'agriculture 11~15kgs
Explications des protections
• Protection de démarrage :
ESC arrêtera le moteur si elle ne commence pas le moteur normalement d'ici 2 secondes par augmenter l'entrée de commande de puissance. Dans ce cas, vous devez déplacer le bâton de commande de puissance de nouveau à la position inférieure et remettre en marche le moteur. (Causes possibles de ce problème : la séparation de connexion pauvre entre ESC et les fils de moteur, propulseurs sont bloquées, et etc.)
• Protection de calage de moteur :
ESC découpera sa sortie au moteur immédiatement et n'essayera pas de remettre en marche le moteur quand elle détecte le moteur est fermée à clef. En cette condition, vous devez tirer le bâton de commande de puissance à la position inférieure d'abord et le pousser ensuite ascendant pour dégager l'erreur et pour remettre en marche ESC pour reprendre la sortie.
• Protection de surintensité :
ESC découpera sa sortie immédiatement quand le courant de pointe obtient près de 300A. Elle se remet en marche seulement après que vous et puis l'actionniez de retour dessus.
• Protection de perte de signal de commande de puissance :
quand ESC détecte la perte de signal pour plus de 0,25 seconde, elle découpera la sortie immédiatement pour éviter une perte encore plus grande qui peut être provoquée par la rotation ultra-rapide continue des propulseurs. ESC reprendra la sortie correspondante après que des signaux normaux soient reçus.
Caractéristiques
|
Plus X9 Masse au décollage 11~13kg ; 26.5kg de Max. Thrust Suggestion 14S LiPo de batterie Poids combiné 1774g Estimation imperméable IPX7 Température de fonctionnement -20℃~50℃ |
X9 maximum Masse au décollage 12~15kg ; 29kg de Max. Thrust Suggestion 14S LiPo de batterie Poids combiné 1970g Estimation imperméable IPX7 Température de fonctionnement -20℃~55℃ |
Moteur
|
Plus X9 Kilovolt évaluant 100KV Taille 96x20mm de redresseur L'incidence a importé du Japon |
X9 maximum Estimation 100 rpm/V de kilovolt Taille 96x26mm de redresseur Diamètre D40/D45 de tube L'incidence a importé du Japon |
ESC
|
Plus X9 Batterie recommandée 6-14S LiPo de LiPo PWM a entré le niveau de signal 3.3V/5V (compatible) Fréquence 50-500Hz de signal de commande de puissance Durée d'impulsion fonctionnante 1050-1950 Tension d'entrée maximale 60.9V Courant d'entrée maximal (durée) 120A Le BEC incorporent |
X9 maximum Batterie recommandée 6-14S LiPo de LiPo PWM a entré le niveau de signal 3.3V/5V (compatible) Fréquence 50-500Hz de signal de commande de puissance Durée d'impulsion fonctionnante 1050-1950 Tension d'entrée maximale 60.9V Courant d'entrée maximal (durée) 150A Le BEC incorporent Trous de montage pour le bec D28.4mm-2*M3 |
Propulseur
|
Plus X9 DiameterxPitch 36x120inch |
X9 maximum DiameterxPitch 36x120inch |
Grande charge superbe
La poussée maximum par axe peut atteindre 29kg en appareillant le système de l'alimentation x9 maximum combiné qui comporte ESC de FOC (contrôle orienté par champ) avec un propulseur pliable de 34 pouces ; ce combiné s'applique à 12-15kg/axis.
Trous et fil fonctionnels auxiliaires de vis
Les trous de vis renversés (pour le bec de installation et de réparation) au fond du système de l'alimentation x9 maximum combiné et de l'ESC centrifuge balayée intégrée de bec (qui peuvent être reliés au bec par l'intermédiaire du fil) simplifie l'installation pour des bourdons plus agricoles.
Chaleur-dissipation exceptionnelle et conception résistant aux chocs
La conception intégrée, qui augmente le secteur pour que la conduction de chaleur permette l'utilisation d'une puissance plus élevée (/input), combinée avec la fan centrifuge sur le rotor de moteur pour faire l'opération du plus fiable combiné de système d'alimentation de x9B.
La conception résistant aux chocs sous ESC absorbe l'impact pour protéger le moteur et l'ESC et pour réduire des dommages au combiné provoqué par des accidents.
Introduction
Le système de l'alimentation X9 sans brosse maximum est un système d'alimentation capable de supporter une charge de 12~15kg (par rotor) pour les bourdons agricoles. Il peut fournir la poussée jusqu'derrière 29kg et de bras de tube de fibre de carbone du match 40/45mm. Il est imperméable un antipoussière à IPX7 standard et résistant à l'eau de pluie, aux pesticides, au jet de sel, au sable, à la poussière, à la boue, au sol arénacé, à la haute température et à l'impact. Il comporte également l'algorithme utilisé pour optimiser ESC de FOC et le système de moteur et rendre le système des protections plus équilibrées et plus multiples aiment puissance-sur la détection d'individu, puissance-sur le calage anormal de tension, de surintensité et de moteur, et la fonction de sortie en temps réel de données.
Attention
• Gardez toujours votre bourdon à partir de foule, lignes électriques à haute tension et les obstacles, pilotent votre bourdon selon des règles de sécurité appropriées.
• N'obtenez jamais près du propulseur otating ultra-rapide et du moteur de r, autrement vous pouvez obtenir le mal.
• Vérifiez si toutes les pièces AR e en bon état avant utilisation d'e. Si là existe n'importe quelle partie endommagée, entrez en contact avec svp l'usine pour le remplacement.
• Vérifiez si n'importe quel thyristor ew pour relier les pièces est lâche et les moteurs AR e horizontaux avant chaque vol.
• Le diamètre ennuyé du bras pour le système de l'alimentation X9 maximum est 40/45mm.
• Vous pouvez changer la couleur claire de l'ensemble de LED. Dans ce cas, vous devez démonter la couverture légère et glisser les interrupteurs à positions multiples en conséquence.
• Vous pouvez rincer le moteur avec de l'eau esh de franc après chaque vol pour le maintenir propre.
Installation du système d'alimentation
• Le système d'alimentation entier a été assemblé avant qu'e quittant l'usine, il soit prêt à employer et vous pouvez directement la monter sur votre bourdon agricole selon la direction de rotation (CW/CCW) avez marqué sur le moteur.
• Le diamètre ennuyé (du bras) est 40mm.
• (Noir/rouge/blanc) le câble tricolore est pour des données de production et mise à jour des progiciels d'ESC, (blanc/noir) le câble bicolore est le câble de signal de commande de puissance, et le fil jaune est le fil de sortie de signal de T/MN.
• Le wir e de signal de données est pour produire l'entrée d'ottle de thr, la sortie de commande de puissance, le moteur T/MN, le courant d'entrée, le courant de sortie, la tension d'entrée, la température de condensateur, la température de MOS, et etc.
• La gamme de commande de puissance d'ESC est fixée à 1100~1940μs.
